OXYGEN测量软件
  • OXYGEN测量软件

OXYGEN测量软件

OXYGEN

测量软件

OXYGEN采集软件直观易用,软件设计部门将软件设计为触摸屏或者经典鼠标、键盘模式。它的存在使得数据采集和数据浏览变得乐趣十足。该软件在奥地利编写和完善。

•        集多种应用测试、可视化和分析于一体

•        容几乎所特有的DEWETRON测试系统,并且支持Vector、Genesys和OxTS等第三方组件

•        支持附加选项和插件,便于扩展

•        开放性良好,可以通过TCP/IP实现远程控制功能



特征概述

•        数据采集

•        记录

•        可视化

•        OCYGEN浏览器

•        阶次分析(可选)

•        功率分析(可选)

•        机械效率图(可选)

•        声级(可选)

•        插件接口

•        同步功能

•        触发与事件

•        数学与计算

•        分析与后处理

•        导出功能

•        视频采集

•        传感器数据库

•        报告功能

•        远程控制与数据传输

•        高速数据流传输(可选)

•        OXYGEN-NET(可选)

•        ARINC-429

•        MODBUS TCP插件新

•        MIL-STD-1553 新

•        TRION3-AOUT-8新

•        倍频程分析

•        FFT分析

•        正弦扫频分析(可选)

•        IMU支持(可选)

•        鸟瞰图(可选)

•        以太网接收器(可选)

•        CAN输出(可选)

•        VECTOR CAN(可选)

•        VECTOR FlEXRAY(可选))

•        XCP-OUT(可选)

•        ETHERCAT(可选)



 数据采集

数据采集是OXYGEN软件强大的基础功能。可以连续的同步采集不同种类的信号:模拟、数字、编码器、CAN、网络、视频、GPS等等。

•        模拟信号采样率高达10 MS/s,例如RION 3™

•        数字和编码器数据输入,包括机械转速和角度测试

•        通过DBC解码的CAN(FD),包括J1939,并兼容VECTOR选项

•        通过以太网接受外部的传感器数据

•      可以通过USB或者GIGE摄像机采集视频信号

•        可以通过Trion3™、GeneSys ADMA或OxTSRT系列采集高精度GPS信号





 记录

OXYGEN的第二个核心功能是强大的数据记录功能。只需触摸记录按钮,所有获取的数据都可以存储在一个数据文件中。有了合适的硬件,您就可以达到高达1 GB / s的数据速率,而不必担心丢失任何数据。

•        在记录过程中回放数据

•        文件分割功能,基于时间,事件或者绝对时间进行数据分割

•        通道可以独立设置采样率

•        每个通道都可以设置特定的存储选项,波形或者统计值

•        可以在任意64位操作系统电脑上安装软件,便于数据处理观看



可视化

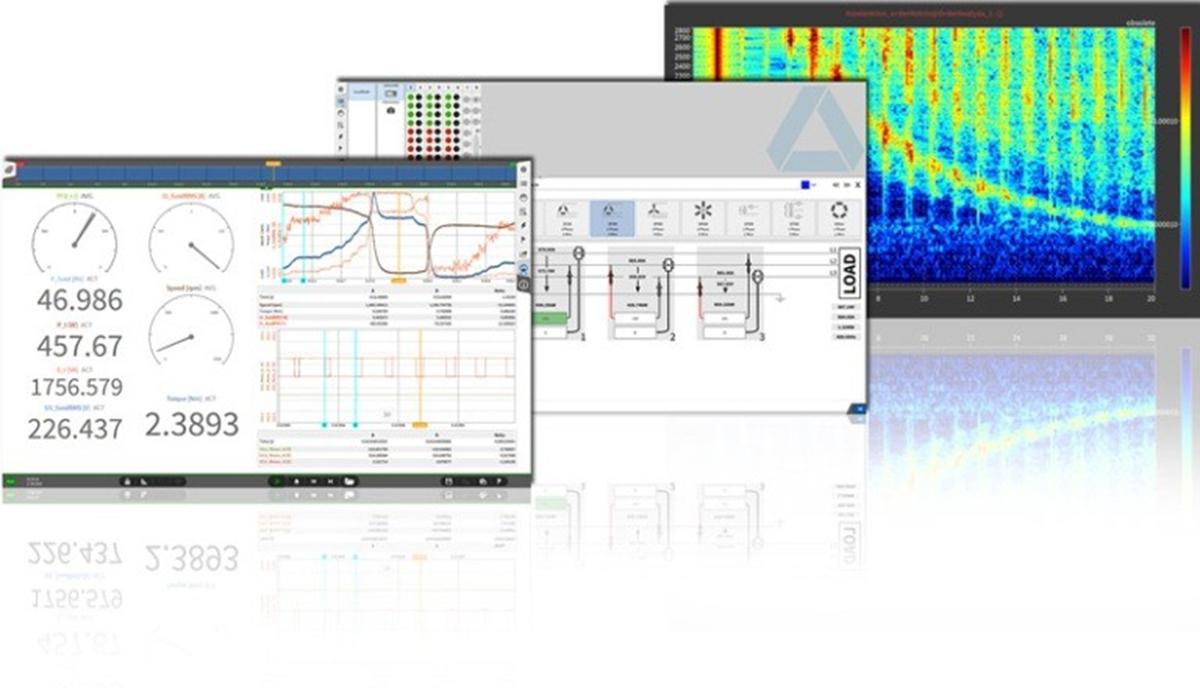

准确的可视化使数据更具价值。设计美观的可视化工具,操作直观流畅。

•        16种不同的可视化工具

•        高度自由化的可视配置界面,适用于各式各样的测试应用

•        支持多可显示窗口





OXYGEN浏览器

您是否在实验过程中需要浏览先前纪录好的数据?OXYGEN浏览器功能可以和OXYGEN记录软件平行运行。使离线数学运算,报告分析和后处理更加便捷。

•        OXYGEN浏览器可以和OXYGEN采集软件在不同窗口下同时使用

•        也在数据记录过程中仍然可以使用Oxygen浏览器回放处理数据

•        浏览器模式下可以使用软件的后处理功能



 阶次分析

旋转机械振动以及噪声分析的模块。此功能使OXYGEN软件变成了完整的阶次分析仪器,计算并显示转速跟踪下的阶次频谱图。

•        可同时进行频域和阶域的分析

•        灵活的重采样算法实现了快速、准确计算结果

•       计算转速范围从60 rpm到100.000 rpm

•        阶次分辨率从0.01到1,计算覆盖率可达90%

•        抽取的阶次可在波形记录仪和X-Y记录仪上显示

•        色谱图可灵活调节,以获取最直观的阶次谱和频域谱。






功率分析

将您的DEWETRON测量设备变成功能齐全的功率分析仪。此功能是我们PA系列设备的核心功能,但也可用于任何其他设备。其灵活性和功能范围在市场上非常出色:

•        1-9相电源系统分析(1P2W,2V2A,3P3W,3P4W,2x 3P3W等)

•        逻辑上将几个电源系统归纳为电源组

•        无间隙逐周期计算,无盲点

•        独特的基频检测和延迟补偿,可确保结果的更高准确性和可靠性

•        基本功能:电压,电流RMS,AVG,基波和对称分量,有功/无功/视在功率总和,基波以及能量

•        进阶的功能:谐波(IEC 61000-4-7),闪变(IEC 61000-4-15),闪变发射(IEC 61400-21)和机械功率/效率

•        专业功能:滚动计算符合FGW-TG3(TR3)要求

•        功率分析也可离线使用(来自OXYGEN 5.4)





机械效率图

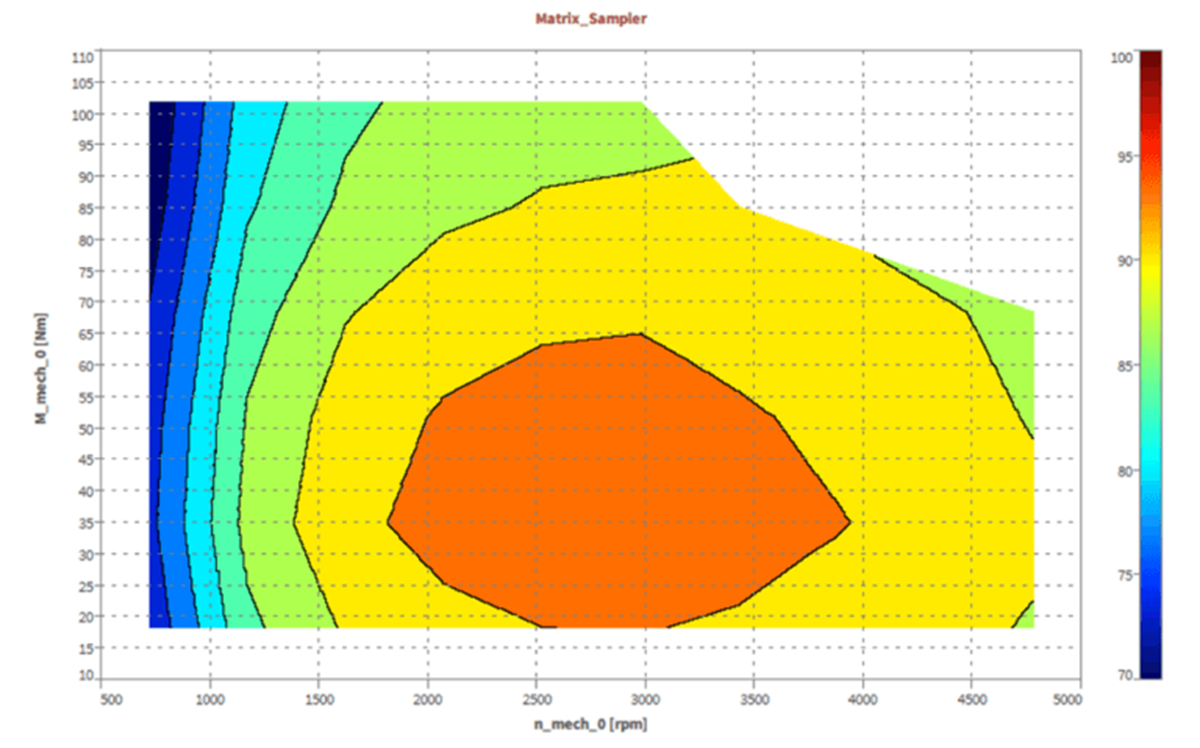

机械效率计算功能在线显示不同负载步长或运行速度时电动传动系统效率。直接在您的电能测试单元创建计算模块。在测量期间,将填充动力传动系统的效率图。

•        可以在不覆盖整个矩阵的情况下重新填充单个测量点

•        易于使用且直观的操作

•        几个触发选项,可将数据填入效率图

•        可自由定义的矩阵大小

•        将任意通道分配给X轴,Y轴和Z轴,任何3维信号相关性可视化






声级

声级插件可在线计算与时间有关的声压级,能量等效声压级,可自由定义的统计声压级等。此插件可将您的DEWETRON设备变成分析机器的噪声,确定建筑物中空间和统计声压级分布以及进行长期噪声监视的解决方案。

•        A,B,C,D和Z频率加权(根据DIN EN 61672-1)

•        快速,缓慢和脉冲时间加权(根据IEC 651)

•        空气(20 µPa)和水(1 µPa)的参照等级

•        整体记录和间隔记录

•        音频重放功能(可从OXYGEN 5.3获得)提供以下控制:静音通道,音量衰减器,左右平衡,电平表





插件接口

如果您的OXYGEN软件,无法满足某些实验要求或者特殊的软件功能时,无需担心!客户可以基于我们的插件接口,自己编辑嵌入软件功能,以实现更多的测试功能。

•        提供C ++插件接口用于软件编辑

•       如果内嵌数学功能满足不了计算要求,可以通过插件接口编辑并添加更复杂的数学计算功能

•        可通过插件连接第三方传感器或数据源

•        可通过插件功能,使OXYGEN进行数据输出

•        使用Serial-CSV reader插件从串行设备读取CSV数据。如果标题中提供了该信息,OXYGEN将自动检测通道数以及通道名称。该插件可以在ARDUINO板上使用





同步功能

使用我们的TRION-BASE,TRION-TIMING或TRION-VGPS模块来实现多台设备的数据同步采集,支持相对时间和绝对时间同步。

•        通过PTP(IEEE 1588),GPS和IRIG进行绝对时间同步。

•        通过PPS和TRION-SYNC-BUS的相对时间同步

•        操作系统时间同步





 触发与事件

强大的触发和事件功能在事件发生时记录数据,创建标记,设置数字输出或对实际测量数据进行快照。用户可以创建不同的事件,每个事件都由一个或多个触发条件和一个或多个动作组成。

•        多触发条件:信号幅值(上升/下降沿,窗口)可以设置再触发条件,也可以通过键盘或时间触发

•        触发功能可能用于软件的开始停止存储,报警以及数据快照和预先设定的文本标记。





数学与计算

高度可定制的设置还允许创建多个数学通道来满足您的测试需:

•        用于普通数学和更高级计算的公式(三角函数,逻辑函数和测量函数)

•        逐块统计计算平均值,均方根值,最小值和最大值

•        高,低,带通和带阻IIR滤波器到10阶

•        DMS-rosette计算模块适用于45°,60°和90°

•        铁路和电信应用的噪音分析

•        还有更多的计算功能





 分析与后处理

在完成实验数据存储后,OXTGEN可打开存储数据完成后期数据处理和分析

•        使用多种数学函数和计算功能(还包括FFT),得到更精准的数据

•        创建新的测试和显示界面

•        通过鼠标右键直接框取区域,或者鼠标滚轮操作、或者使用多点触控功能直接放大所选区域等多种方式实现数据区域和缩放

•        创建报告页面

•        不同格式的数据导出

•        多台电脑上进行数据处理





数据导出

如果您需要使用其他分析软件进行进一步的数据处理,我们可以把数据导出成最常见的应用程序格式。

•        通用格式:具有可选定界符和时间戳格式的CSV和TXT

•        进阶格式:Excel(.xlsx),Matlab(MAT 7.2版),ASAM MDF4(4.0和4.1)和DMD

•        其他格式(来自OXYGEN 5.3):* .wav(作为声级包的附件)和* .rsp(*。RPCIII)作为RLD应用程序的最新格式

•        选择导出数据的通道和/或时间范围

•        可在存储结束后自动导出



视频采集

您是否要在传感器输入之外同步采集实验视频数据?oxygen可以完成!使用Windows 10支持的任何USB摄像头,或使用我们的同步Manta GigE摄像头进行逐帧同步采集。

•        支持USB摄像头和GigE摄像头

•        存储独立的MKV视频文件,可用于浏览和视频编辑




传感器数据库

传感器数据库支持用户自定义传感器灵敏度、类型等信息,以便直接应用于通道设置

•        传感器编辑操作简便

•        可编辑存储传感器名称,出场编号和灵敏度信息,包括每个通道的配置,例如测量模式,滤波和激励

•       编辑好的传感器,通过复制/粘贴,可用于所有的测量设备

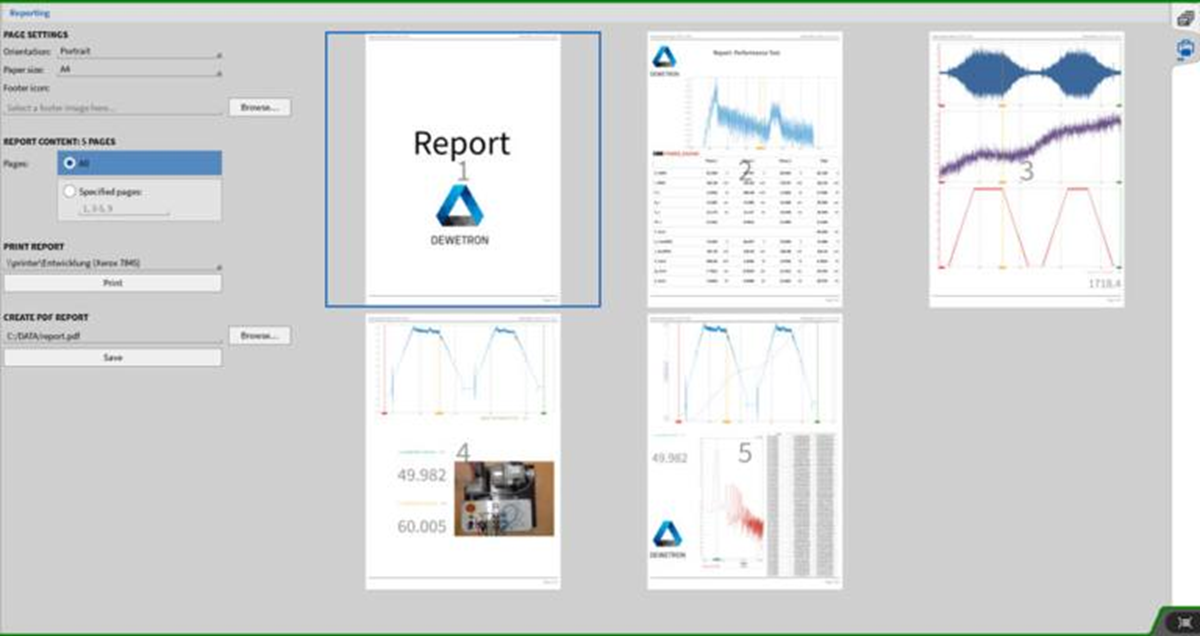

 报告功能

OXYGEN拥有完整的测试链,不仅具有采集、分析、导出功能,还有报告生成功能。

•        独立的报告设置页面(设置方式类似于软件显示界面),界面可直接打印

•       可以直接复制测试显示界面内容到报告页

•        所有的测试显示工具均可在报告界面使用

•        每页上都有单独的时间光标,可在一个报告中显示不同的时间段的数据

•        可以直接打印或者转成PDF




远程控制和数据传输

OXYGEN不仅支持像许多其他测量软件一样的本地操作,还支持用于设置,采集和测量的远程控制。提供不同的选项:

•        以太网SCPI,用于加载设置,采集控制和数据传输

•        以太网XCP(可选),用于采集控制和数据传输(ASAM标准)到测试台控制器(Vector CANape或ETAS INCA)的速度高达10 kS / s

•        EtherCAT与TRION-EtherCAT结合

•        CAN输入和输出(触发测量或周期性发送的数据)

•        可以进行远程桌面和VNC操作

•        OXYGEN 5.3提供了更多的SCPI功能。总结起来,可以在不阻止SCPI接口的情况下异步加载安装程序,以读取当前加载的安装程序名称并显示成功加载安装程序的时间。





 高速数据流传输

如果您希望使用第三方应用程序中进行实时数据处理?数据流功能使之成为可能!通过TCP / IP将获取的数据(包括功率或统计信息之类的计算数据)高速传输到一个或多个应用程序。

•        通过TCP / IP传输获取的数据

•        通过SCPI接口配置流以进行完全远程控制操作

•        支持1到N个数据流,可单独配置频道选择

•        在C和Python中可用的示例流解码器





 OXYGEN-NET

许多应用需要不止一个测量设备,有时甚至在不同的位置。OXYGEN-NET可以将所有设备汇总为一个虚拟测量设备。您只需要可靠的网络连接,就可以同步所有可用节点并从主设备进行操作。

•        创建一个具有多个远程节点的大型虚拟设备(测量云)

•        无需复杂的设置,只需单击一下即可同步或删除节点

•        与绝对时间同步以及TRION-SYNC-BUS一起使用

•        远程和本地数据存储可实现数据传输






 ARINC-429

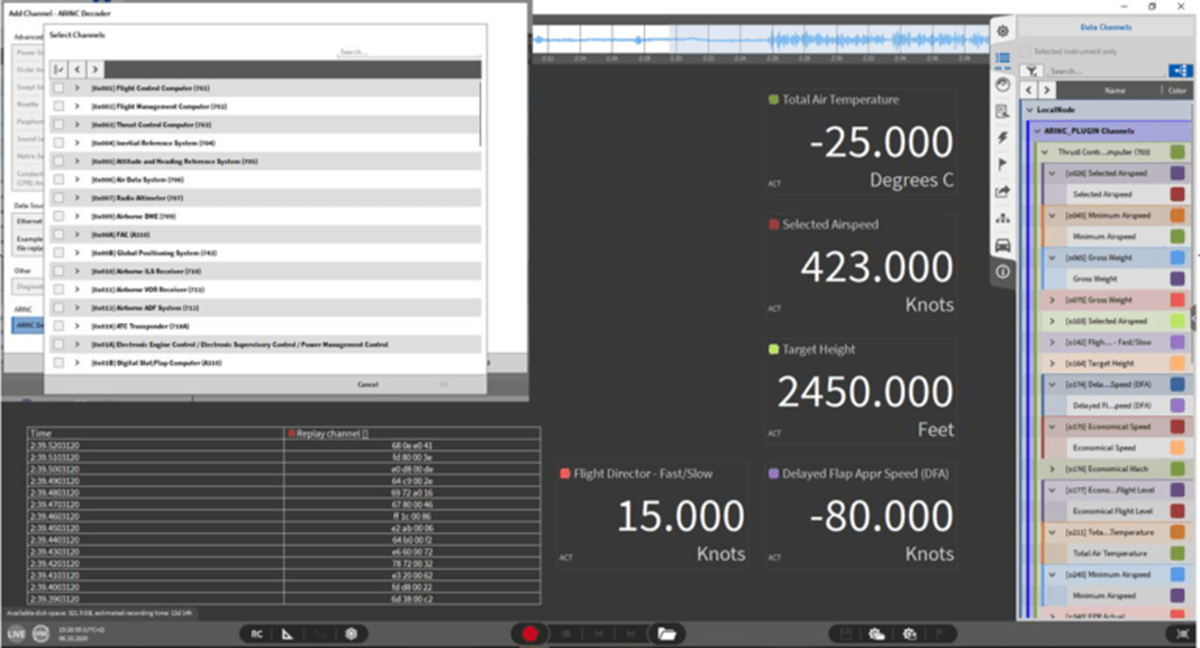

从5.3版本,OXYGEN提供硬件支持Altadt解码ARINC信号基于PMC-429.它提供了一个完整的富数据库,包括ARINC标准中的设备ID和标签,并且可以解码指定的原始消息通道。支持加载用户定义的数据库和在线解码完成解码器插件。

•        4-提供通道和16通道选项

•        选择总线通道并添加ARINC解码器,并从数据库或文件中选择新的设备ID。

•        可以使用arinc标准中包含的数据库-不需要额外的安装或文件。

•        可以使用不同的设置来编辑标签并保存在安装文件中。

•        可以显示原始数据流。




MODBUS TCP插件

从OXYGEN5.4开始,您可以从Modbus TCP客户端读取和存储数据。使用Modbus TCP插件,您可以从DUT读取和分析数据,以确定与测量值相比较的内部状态。使用这个插件,您可以使用DEWETRON的数据采集软件LOO作为Modbus的监控软件。

•        这对于例如太阳能逆变器、电源转换器或能源监测器来说是很重要的。

•        使用起来很简单:单击"+"以添加通道、选择Modbus接收器、加载XML描述文件、调整设置和添加通道




MIL-STD-1553

从OXYGEN版本5.4,我们的测量软件提供了Altadt MIL 1553板的硬件支持。

这一特性对航空航天和国防部门是有益的。

•        接收和解码信息并可视化信号

•        输出解码信号

•        实现就像一个"总线监视器"。





TRION 3-AOUT-8

OXYGEN5.4你可以使用实现的功能发生器在我们的测量软件。

•        标准波形(正弦波,正方形,三角形)

•        自定义波形(每个板有四种不同的自定义波形)

•        拖放csv文件,每个波形最多可使用16384个样本。





CPB分析

此特性(可从5.3版本中获得)使您能够计算恒定百分比带宽(CPB)频谱。根据EN 61260,可以选择倍频程、三倍频程或十二倍频程分辨率。您也可以选择最小和最大频率,以及可选的A-,B-,C-或D-频率加权.结果是一个可自由定义的参考值和水平的振幅或分贝谱。

•        CPB谱的自动计算

•        通过添加新的阵列图实现CPB谱的可视化

•        能量总和的形象化,最小或最大为分离的容器

•        易于将数据复制和粘贴到Excel中





 FFT分析

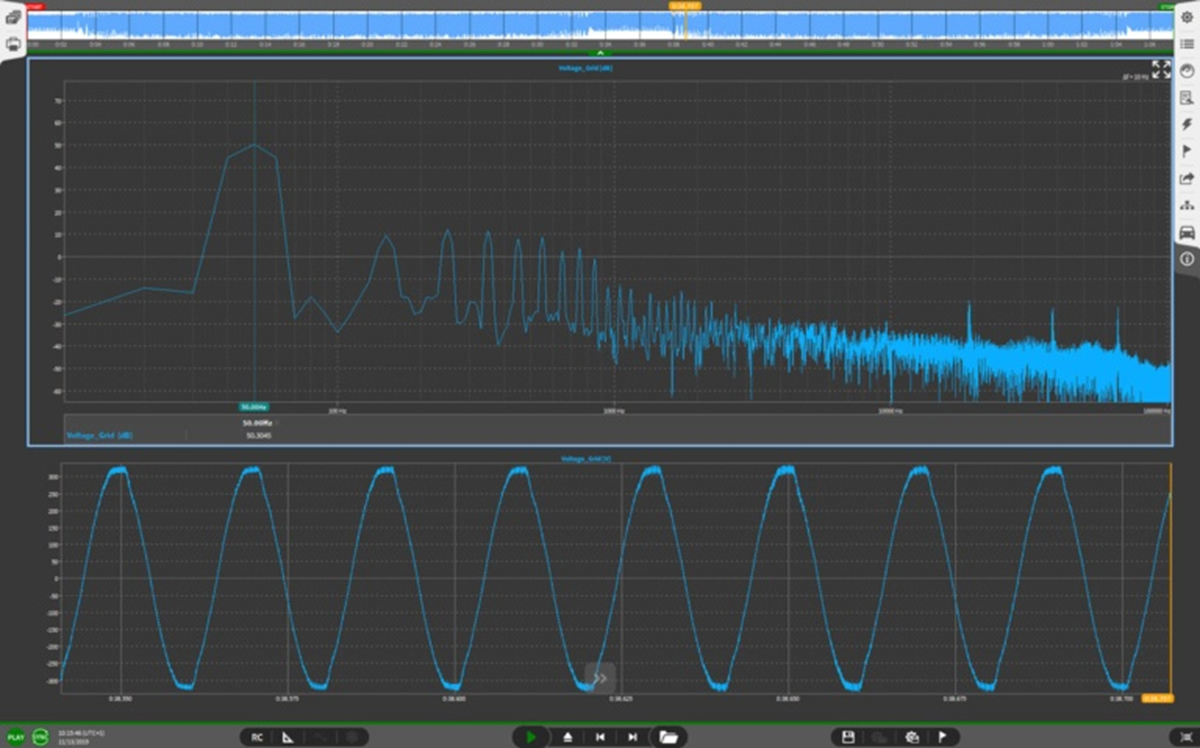

频域分析在其更佳状态!OXYGEN以其高度的灵活性和易于使用的优势帮助每一个应用程序。可以使用强大的仪器和数学计算来完成每一项练习:

•        可自由选择(不只是2^N)输入样本数或线分辨率

•        可选的零填充,用于更高的线分辨率。

•        7种不同的窗口类型

•        18种不同标度类型的频谱分析仪(振幅,均方根,私营部门司,分贝,…)

•        平均和重叠特征

•        可选颜色图随时间变化的光谱分析仪

•        FFT参考曲线特征(可从氧气5.3)显示两个参考曲线在频谱分析仪和改变仪器的背景颜色,以防止超过阈值。值可以通过表定义,并从Excel复制和粘贴到Excel中。

•        频谱分析仪现在能够显示谐波游标(从氧气5.4)

•        现在,您可以在频谱分析仪的频率轴上将频率单元从Hz切换到CPB。




扫频正弦分析

振动筛试验等扫频正弦结构分析计算模块。此功能帮助您创建正在测试的设备的bode图。

•        1赫兹至20千赫同步

•        总振幅和基本振幅及相位的计算

•        每个同步源一一对多输入通道

•        将频谱分析仪中的振幅和相位数据可视化为波特图



IMU支助

OXYGEN支持两个不同品牌的IMUS(惯性测量单元),用于精确测量车辆的位置。Genesys ADMA和OxTS RT系列是ADAS测试设备的首选。

•        支持Genesys ADMA(版本3.3)和OxTS RT系列(NCOM和RCOM数据流)

•        用以太网同步采集氧气中的位置和辅助数据

•        支持1-6同时流,具有预定义的分组解码模式。





BIRD'S EYE

OXYGEN Bird's Eye插件是先进的软件插件,以可视化您的测试环境(ADAS)在软件内。根据获取的IMU数据,在线更新所有相关对象的位置和移动。使用形状编辑器,可以为每个涉及的对象(即vut、gvt)创建真实的轮廓,用于精确计算测试对象之间的距离。

•        创造复杂的二维现实车辆形状包括。自动和欧元NCAP-符合POI-分配

•        所有涉及对象之间的在线距离计算

•        从鸟瞰角度看试验场和测试装置的可视化




 以太网接收器

您想在OXYGEN中使用的数据源吗?以太网接收器是解决方案。它支持将UDP数据包解码到氧通道中,以便与所有其他数据一起可视化和记录。另一方面,可以通过UDP流输出数据,以便对不同实例进行监视。

•        对多个接收方和发送方实例的支持

•        用于数据包描述的简单XML解码结构

•        可选时间同步与时间戳解码





退出

你需要获得的数据在CAN总线上可用吗?没有问题,可选的CAN传输功能使它非常容易服务几乎每一个氧气通道循环在CAN总线上。

•        支持Trion-CAN(包括。Trion-Multiple和Trion-DLV)和载体CAN

•        在同一公共汽车上同时发送和接收

•        简单地拖拽通道到CAN信号

•        每个CAN消息的可选传输间隔

•        可选地调整传输延迟以在质量和响应能力之间进行选择。





 矢量CAN

标准不能满足你的要求了吗?结合VectorCan适配器和这个软件选项,您可以使用can-fd。数据速率可达8 MBaud,有效载荷可达64 Byte。改变了你对所选信号的看法?没问题,可以(-FD)消息也可以解码离线!

•        VN1610,VN 1630和VN 1640 USB适配器的支持

•        同时使用CAN和CAN-FD

•        高级时间戳精度的软件同步机制

•        还支持可以发送测量数据。

•        解码可以(-fd)消息在线和脱机





矢量FLEXRAY

FlexRay的使用从来没有那么容易!使用OXYGEN,您可以读取原始的FlexRay帧,并在矢量的FlexRay适配器的支持下将它们解码成单独的信号(例如VN 7610)。为了充分适应您的需要,解码通道不仅可以在线选择,而且可以脱机工作。

•        FlexRay与矢量适配器的使用(例如VN 7610)

•        兼容Fibex2.0到4.1.2标准的描述文件(ASAMCD-2网)

•        用于信号选择的直观通道选择器

•        解码工作在线和离线。





XCP-OUT

对你的汽车试验室来说,这是不够快的吗?在以太网上使用XCP代替。使用此选项,OXYGEN软件充当XCP-从站,并向您的测试床提供测量数据:

•        Asam标准(XCP版本1.2),自动A2L生成

•        轮询和DAQ列表支持(不超过10 kS/s)用于实时传输测量数据

•        测量控制和软件同步可用

•        与矢量卡内普或ETAS印加一起使用






ETHERCAT

您的测试床是否只支持EtherCAT作为数据和控制接口?没问题,我们也有办法解决这个问题!与我们的Trion-EtherCAT硬件一起,我们可以满足您的需求:

•        通过EtherCAT传输多达100个测量通道

•        500 Hz更新率

•        无实时能力

•        用于数据后同步的绝对时间戳的附加传输

•        自动ESI文件生成
